ИБП для ЦОД нельзя выбирать только по мощности в кВт. Нужно одновременно проверить кВт и кВА, учесть коэффициент мощности PF, перспективный рост нагрузки и требуемое резервирование.
Например, при нагрузке 240 кВт и PF = 0,95 полная мощность составит 252,6 кВА. ИБП 250 кВт / 250 кВА по активной мощности подходит, а по полной – уже нет.
Еще одна частая ошибка – считать запас 20% эквивалентом N+1. Запас нужен для роста нагрузки, а N+1 – для работы после отказа резервируемого элемента.
Для предварительного расчета нужны четыре исходных параметра:
Основная формула:
S = P / PF
где P – активная мощность, кВт; S – полная мощность, кВА; PF – коэффициент мощности нагрузки.
При выборе ИБП одновременно проверяют:
PИБП ≥ Pрасч
SИБП ≥ Sрасч

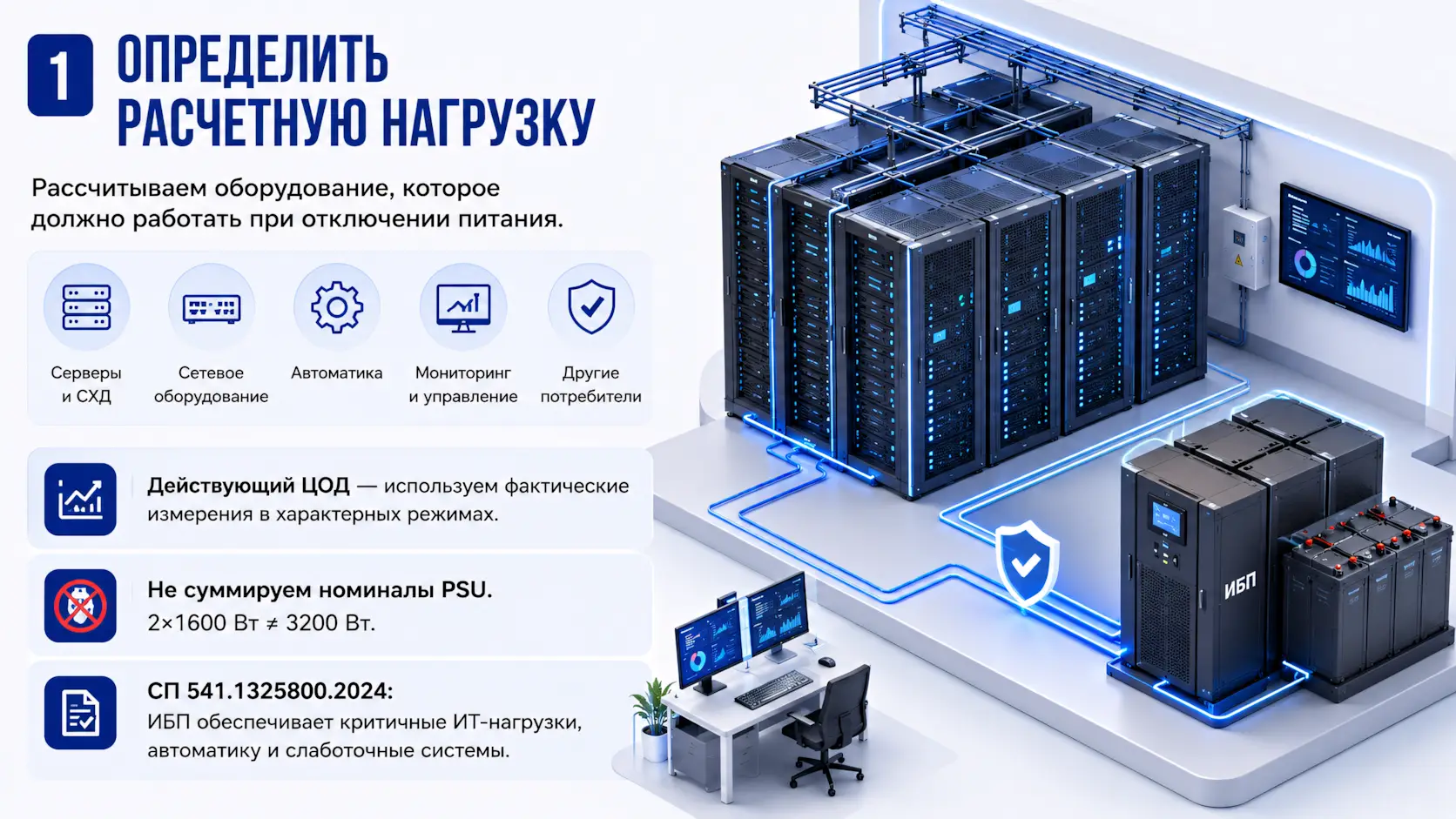

В расчет включают оборудование, которое должно сохранять питание при нарушении внешнего электроснабжения:
Для действующего ЦОД предпочтительны фактические измерения в характерных режимах работы. Для нового объекта используют проектные нагрузки оборудования и стоек.
Номиналы резервированных блоков питания серверов нельзя автоматически суммировать. Два PSU по 1600 Вт не означают, что сервер постоянно потребляет 3200 Вт – расчет ведут по фактическому или проектному потреблению оборудования.
СП 541.1325800.2024 предусматривает подключение к системе бесперебойного питания критичных нагрузок ИТ-оборудования, автоматики и слаботочных систем. Дополнительные нагрузки определяются заданием на проектирование.

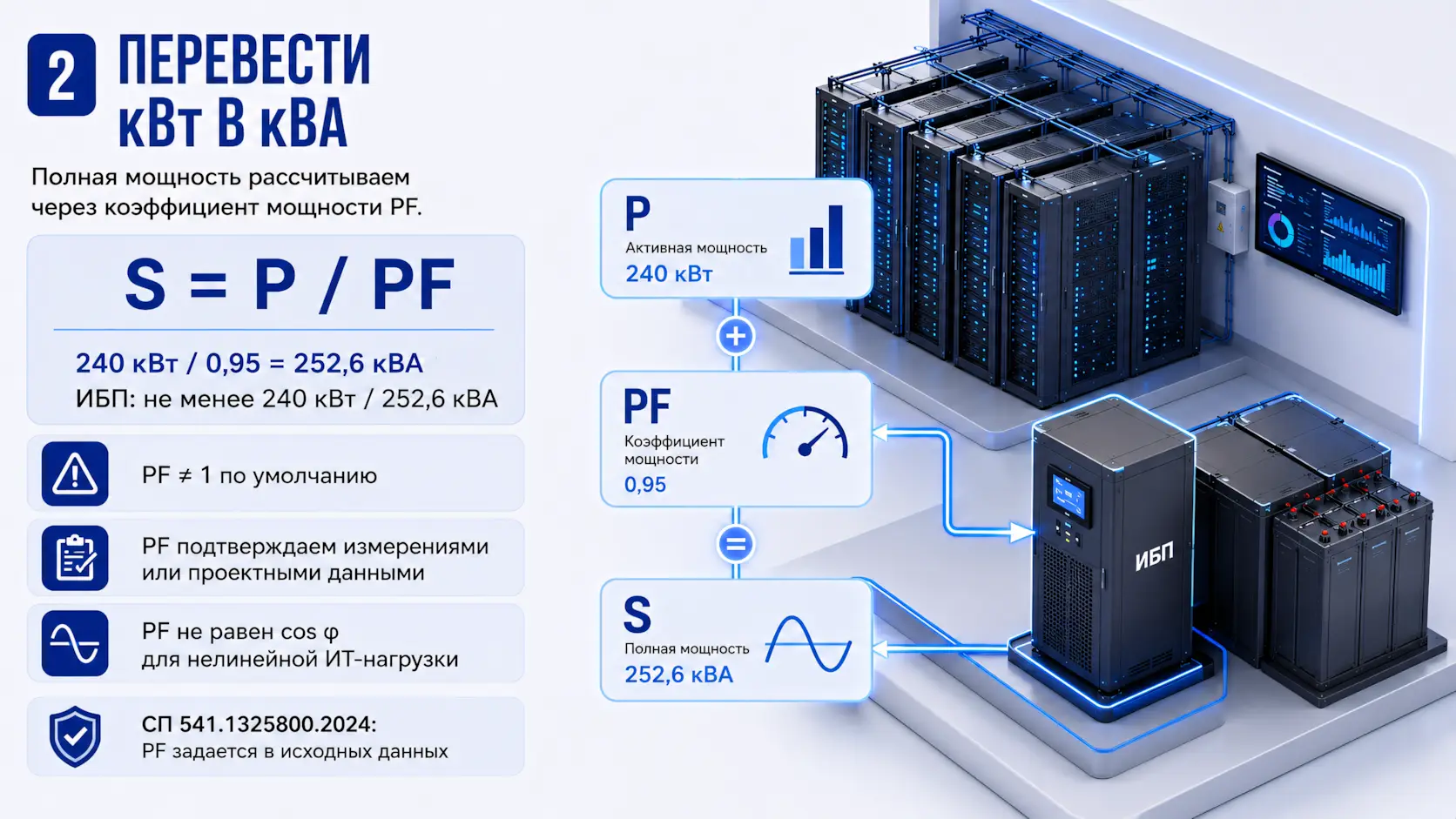

Полная мощность рассчитывается через PF:
S = P / PF
Если расчетная нагрузка составляет 240 кВт, а PF = 0,95:
S = 240 / 0,95 = 252,6 кВА
Следовательно, ИБП должен обеспечивать не менее 240 кВт / 252,6 кВА.
Значение PF не следует брать автоматически равным 1. Для действующего ЦОД его лучше подтверждать измерениями, для проектируемого – определять по характеристикам нагрузки и исходным данным проекта.
СП 541.1325800.2024 не устанавливает единый PF для всех ЦОД – коэффициент мощности задается в исходных данных на проектирование.
Для нелинейной ИТ-нагрузки также не следует автоматически подменять PF значением cos φ: общий коэффициент мощности учитывает не только фазовый сдвиг, но и искажения формы тока.

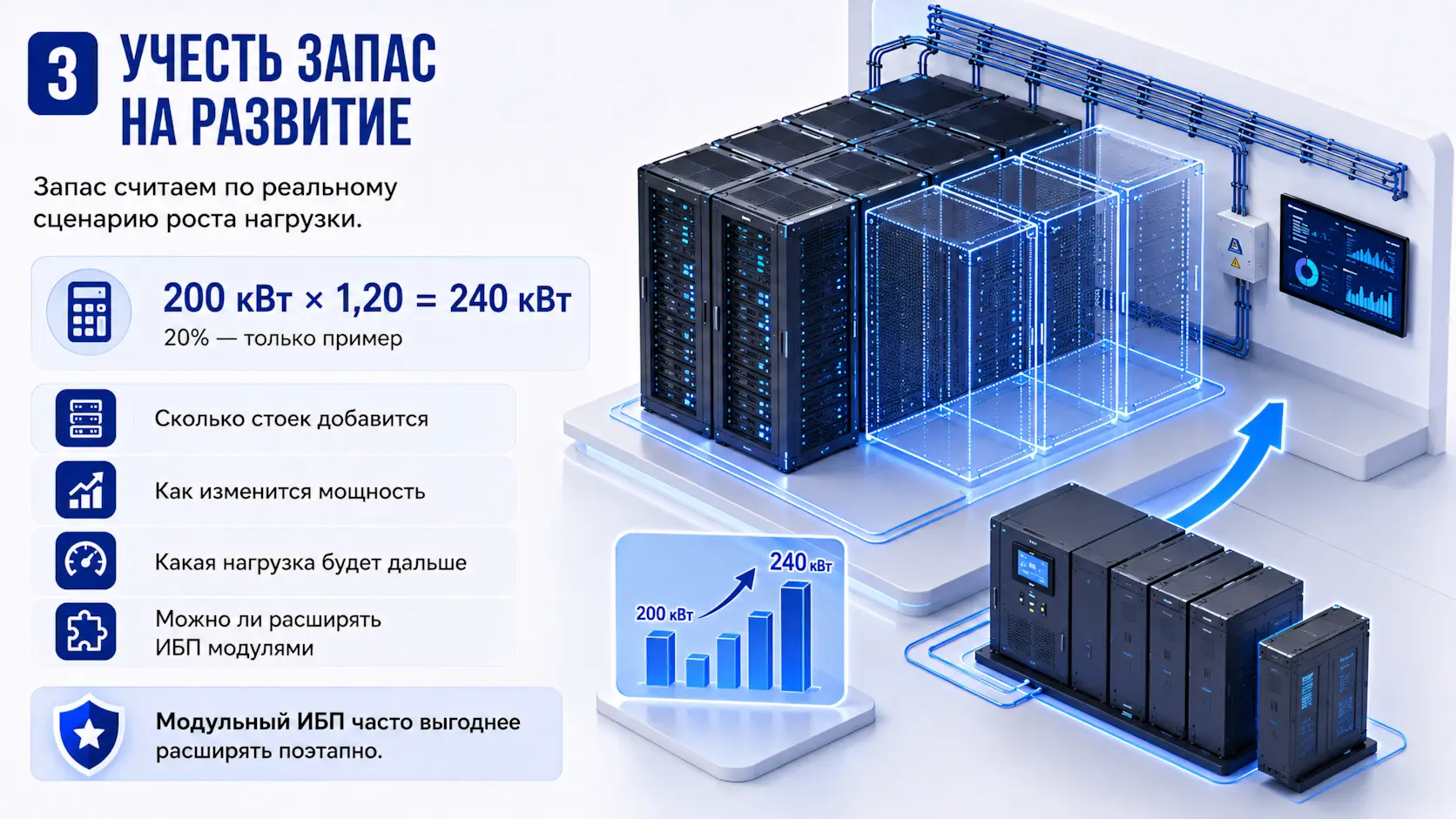

Если текущая нагрузка составляет 200 кВт, а проект предусматривает рост на 20%, расчетная перспективная нагрузка будет:
200 × 1,20 = 240 кВт
Но 20% здесь – только пример.
Универсального нормативного требования всегда добавлять к мощности ИБП 20%, 25% или 30% нет.
Запас лучше определять через реальный сценарий развития:
Для модульного ИБП часто рациональнее предусмотреть возможность расширения, чем сразу устанавливать всю перспективную мощность.

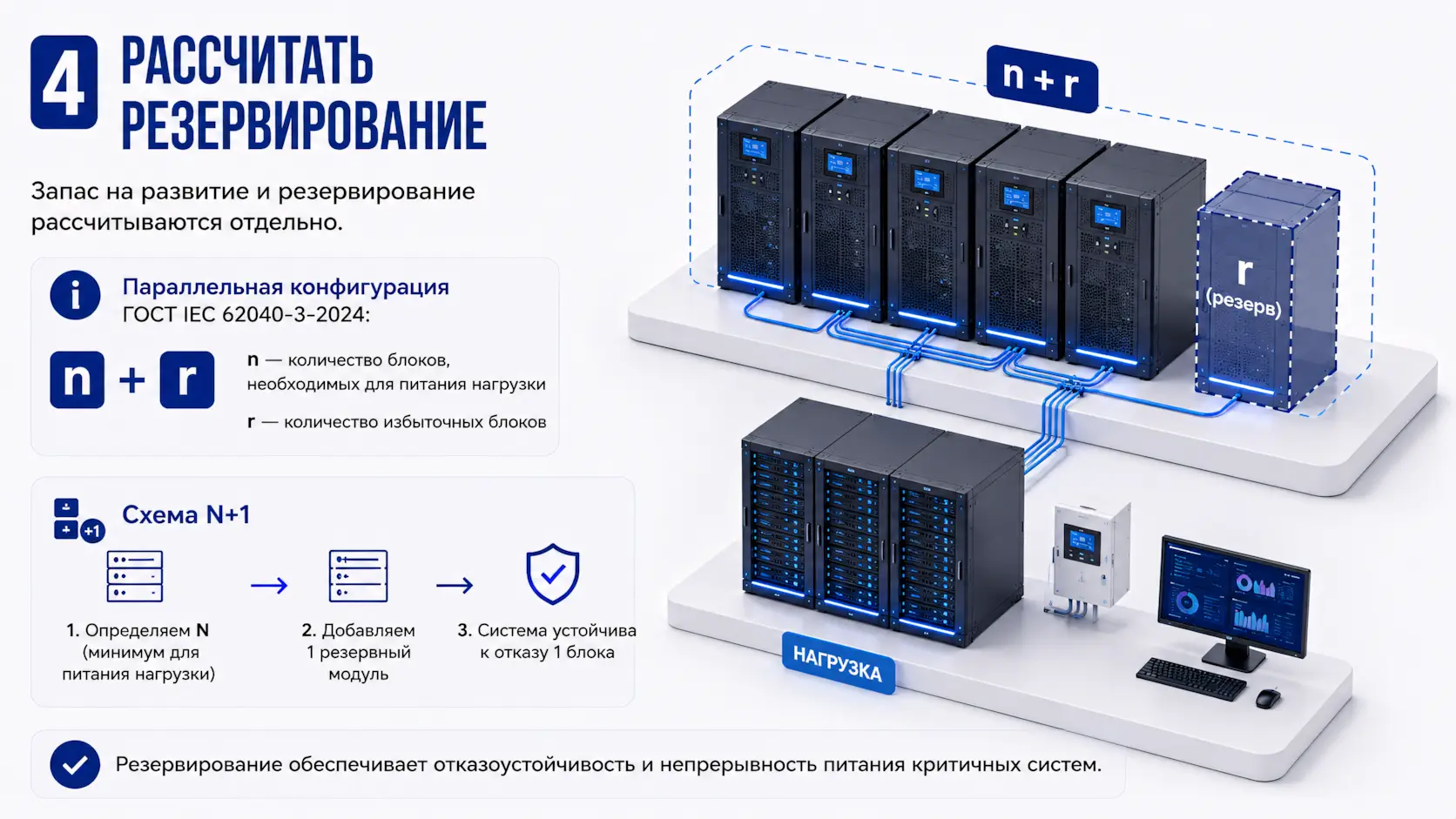

Запас на развитие и резервирование рассчитываются отдельно.
Для параллельной конфигурации ГОСТ IEC 62040-3-2024 использует обозначение n + r, где n – количество блоков, необходимых для питания нагрузки, а r – количество избыточных блоков.
Для N+1 сначала определяют N, затем добавляют один резервный модуль.
| Параметр | Значение |
|---|---|
| Текущая нагрузка | 200 кВт |
| Рост по проекту | 20% |
| Проектная нагрузка | 240 кВт |
| PF | 0,95 |
| Полная мощность | 252,6 кВА |
| Один модуль | 50 кВт / 50 кВА |
По кВт требуется: 240 / 50 = 4,8 → 5 модулей.
По кВА: 252,6 / 50 = 5,05 → 6 модулей.
Принимаем большее значение: N = 6.
Для N+1 требуется 7 модулей. После отказа одного останется 300 кВт / 300 кВА, что выше расчетных 240 кВт / 252,6 кВА.
Если считать только по кВт, получилось бы 5+1 модулей. После отказа одного осталось бы 250 кВт / 250 кВА – по кВт достаточно, а по кВА уже нет.
Комментарий инженеров СИНТО. N+1 нужно проверять именно после исключения резервируемого элемента. Установленная мощность системы в нормальном режиме сама по себе не подтверждает, что резервирование сохранится при отказе.
При 2N каждый из двух независимых трактов должен самостоятельно обеспечивать всю расчетную нагрузку.
Для примера выше каждый тракт должен выдерживать минимум:
240 кВт / 252,6 кВА
При этом два ИБП еще не означают полноценные 2N. Независимость проверяют по всей цепочке:
источник → распределение → ИБП → байпас → PDU → ИТ-оборудование
Если отказ общего элемента нарушает оба тракта, он остается единой точкой отказа.
Фиксированного нормативного требования загружать ИБП максимум на 70%, 80% или другое универсальное значение нет.
Свободная мощность должна появляться как результат расчета:
Поэтому правильнее контролировать не условный процент загрузки, а три значения:
текущая нагрузка → перспективная нагрузка → нагрузка после отказа резервируемого элемента
Расчетный номинал, например 300 кВт / 300 кВА, еще не означает, что подойдет любой ИБП с такими характеристиками.
| Параметр | Что проверить |
|---|---|
| Мощность | кВт и кВА |
| PF нагрузки | Допустимый диапазон ИБП |
| Перегрузка | Величина и продолжительность |
| Вход ИБП | Максимальный входной ток и PF |
| Байпас | Допустимую нагрузку |
| АКБ | Требуемую автономию |
| Условия установки | Температуру, высоту, derating |
| КЗ и защита | Токи, отключающую способность, селективность |
| ДГУ | Совместимость с ИБП |
Отдельно нужно учитывать, что номинал ДГУ нельзя выбирать по простому правилу «ИБП 500 кВА = ДГУ 500 кВА». Для генератора важны входные характеристики ИБП, заряд АКБ после разряда, переходные процессы и другие нагрузки на генераторной шине.
Комментарий инженеров СИНТО. При согласовании ИБП и ДГУ важно проверить не только установившийся режим, но и принятие нагрузки генератором, переключения между источниками и восстановление заряда АКБ.
Если требуется рассчитать весь энергетический тракт – ИБП, АКБ, ДГУ, АВР, PDU, шинопроводы и схему резервирования – это входит в проектирование систем бесперебойного электроснабжения для ЦОД.
Мощность ИБП определяет, какую нагрузку система способна поддерживать. Емкость АКБ – как долго она сможет это делать без внешнего питания.
СП 541.1325800.2024 предусматривает для ИБП с АКБ не менее 5 минут работы при 100% нагрузке в аварийном режиме.
Фактическая автономия может быть больше – в зависимости от времени запуска ДГУ, алгоритма переключений и требований проекта.
Поэтому расчет мощности ИБП и расчет батарейной системы нельзя объединять в одну формулу.
При расчете ИБП для ЦОД используются, в частности:
СП 541.1325800.2024 «Здания и сооружения центров обработки данных. Правила проектирования» – расчет нагрузок, резервирование, АКБ и внешний байпас.
ГОСТ IEC 62040-3-2024 – активная и полная мощность ИБП, PF, параллельные конфигурации, входные и выходные характеристики, методы испытаний.
ГОСТ IEC 62040-1-2024 – требования безопасности к системам бесперебойного энергоснабжения.
В обеих величинах. ИБП должен одновременно обеспечивать расчетную активную мощность в кВт и полную мощность в кВА.
По формуле:
S = P / PF
Например, 240 кВт при PF = 0,95 соответствуют 252,6 кВА.
PF определяется по характеристикам нагрузки, исходным данным проекта или измерениям на действующем объекте. Универсального значения PF для всех ЦОД нет.
Фиксированного нормативного процента нет. Запас должен соответствовать прогнозируемому росту нагрузки и архитектуре конкретного ЦОД.
Нет. Запас учитывает рост нагрузки. N+1 означает, что после отказа одного резервируемого блока оставшаяся система способна обеспечить всю расчетную нагрузку.
Нужно исключить один резервируемый модуль и проверить, что оставшиеся блоки обеспечивают расчетную нагрузку одновременно по кВт и кВА.
КПД не прибавляется к требуемой выходной мощности. Он учитывается при анализе входного потребления и тепловых потерь.
Нет. Нужно учитывать входные характеристики ИБП, заряд АКБ, переходные процессы и другие нагрузки генераторной системы.
Для ИБП с АКБ – не менее 5 минут при 100% нагрузке в аварийном режиме.
Расчет мощности ИБП для ЦОД сводится к последовательности:
нагрузка в кВт → PF → нагрузка в кВА → запас на развитие → N → резервирование
ИБП проверяется одновременно по кВт и кВА. Запас на развитие не заменяет N+1, а N+1 считается выполненным только тогда, когда после отказа одного резервируемого элемента оставшейся мощности достаточно для всей расчетной нагрузки.
