Проект по внедрению инженерных систем на Хуадянь‑Тенинской ТЭЦ

Заказчик

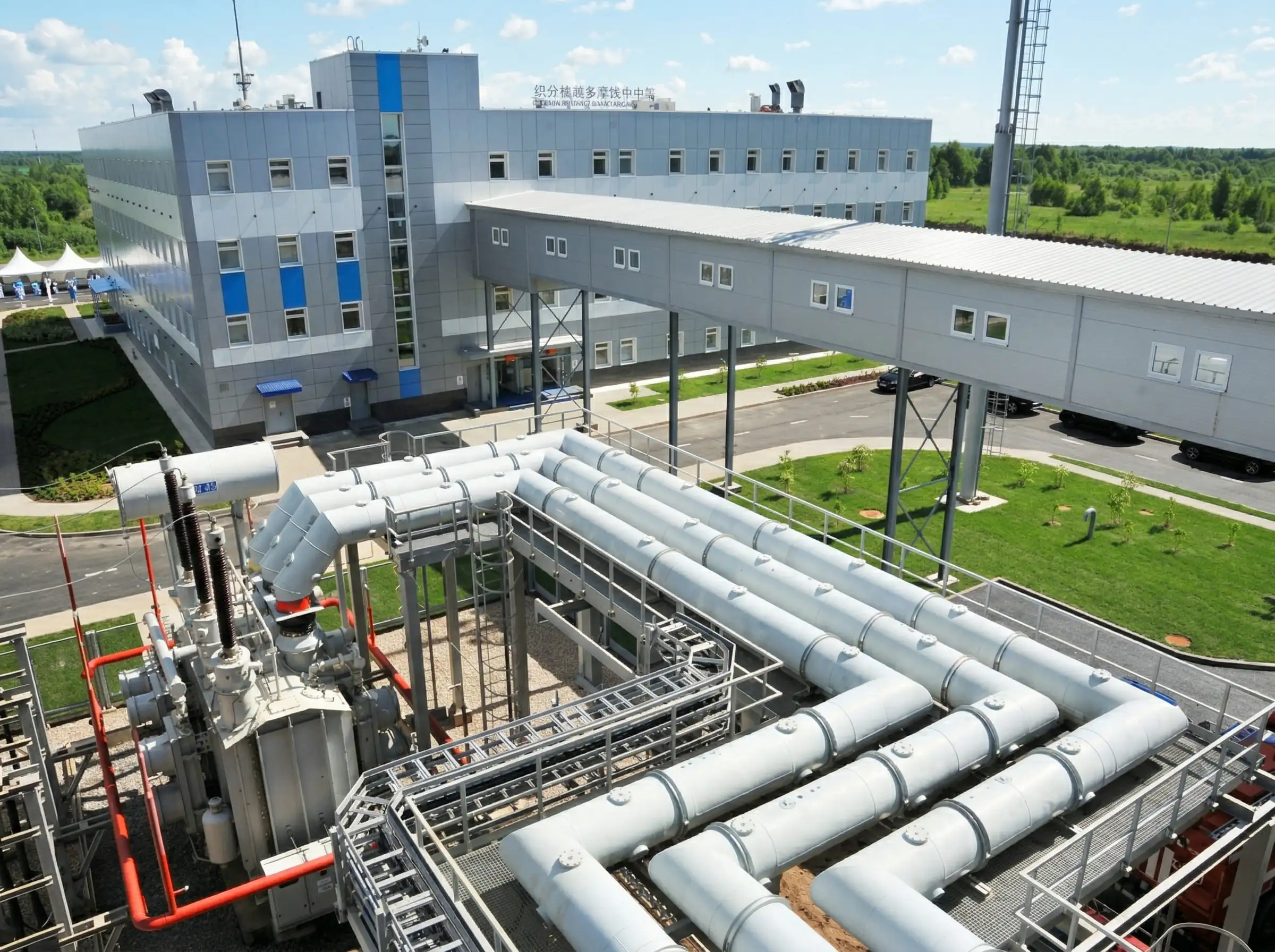

Хуадянь-Тенинская ТЭЦ – это совместный проект российской компании «ТГК-2» и китайской корпорации «Хуадянь». Мощность ТЭЦ должна составить 450 МВт и, таким образом, позволит решить проблему энергодефицита в Ярославской области. В результате использования на объекте новейшего энергетического оборудования повысится надежность электро-и теплоснабжения предприятий.

Что предстояло решить

В связи с вводом в эксплуатацию нового объекта стояли задачи проектирования и внедрения комплекса инженерных систем:

• Локально-вычислительная сеть.

• Телефония.

• Системы микросотовой связи.

• Система часофикации.

• Системы двустронней громкогофорящей связи, оповещения и радиовещания.

• Охранная сигнализация.

• Охранное и технологическое видеонаблюдение.

В общей сложности проект охватывал главное здание АБК и 7 технических сооружений ТЭЦ. Необходимо связать единой сетью, обеспечить телефонную связь и безопасность на объекте площадью свыше 300 000 м.2 (Общая протяженность периметра – более 2 200 м.).

Состав решения

Локально-вычислительная сеть

Исходя из выдвинутых заказчиком требований:

✔ Производительность, масштабируемость, отказоустойчивость.

✔ Поддержка всех основных коммуникационных стандартов и протоколов.

✔ Совместимость с оборудованием смежных подсистем.

✔ Возможность изменения логической конфигурации ЛВС без изменения физической и др.

Было предложено решение на коммутационном оборудовании Huawei. Для обеспечения резервного питания установлены ИБП Eaton 5000.

Системы громкоговорящей связи: ДГС, оповещение и радиовещание

Исходя из технологических особенностей объекта требовалось решение, стабильно функционирующее в условиях сильных акустических шумов, электромагнитных помех и т.п.
Системы громкоговорящей связи ProCom WPS-04 EXX обеспечивают коммутацию разговорных трактов через цифровое коммутационное поле и предусматривают коммутацию внешних подключений.

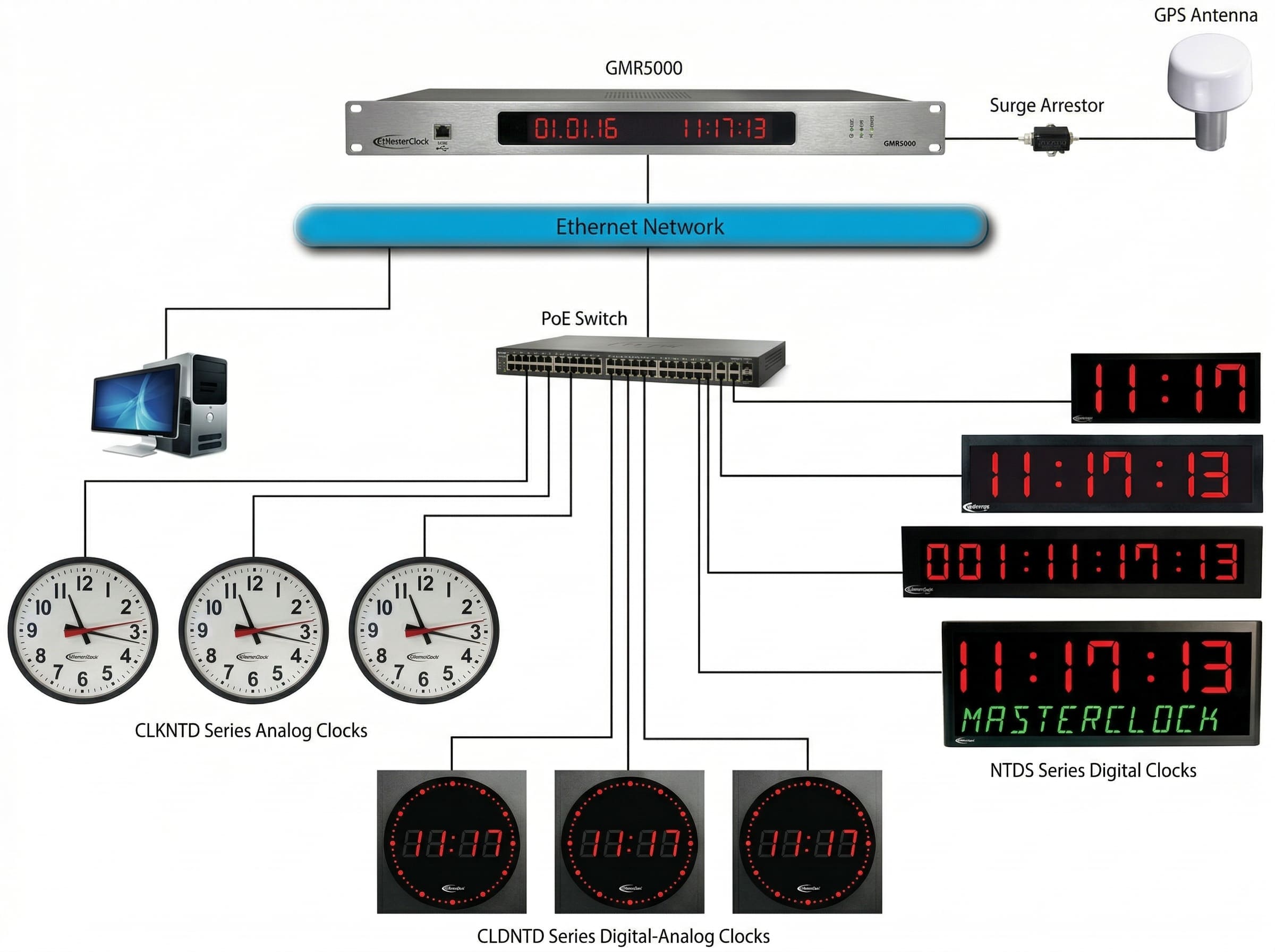

Система часофикации

Включает:

➡️ Ядро системы, отвечающее за генерацию сигналов точного времени;

➡️ Абонентские устройства (часы различного дизайна и функционала);

➡️ Средства передачи сигналов точного времени от ядра системы до абонентских устройств.

Обеспечивает синхронизацию всех имеющихся на предприятии часовых систем, выполняет функции формирования программных сигналов.

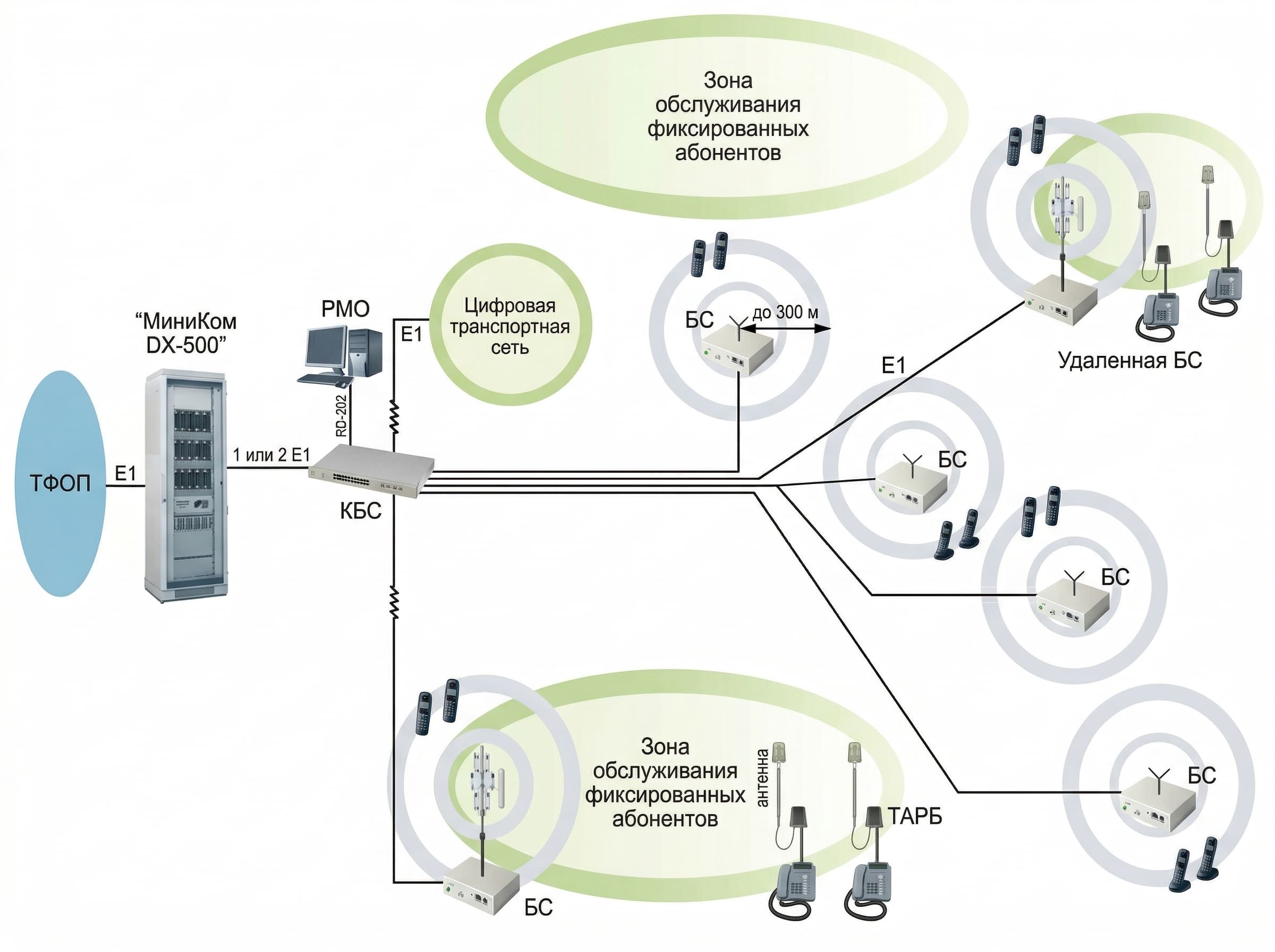

Телефония и микросотовая связь

Для обеспечения оперативного персонала микросотовой  связью установлена телекомму-никационная система «МиниКом DX-500» - единая цифровая платформа, гармонично сочетающая возможности работы как со старыми аналоговыми системами, так и с самым современным цифровым оборудованием.

Охранная сигнализация

Для обеспечения контроля производственных, складских и офисных помещений, расположенных в 3-х зданиях ТЭЦ, специалистами «Белнипиэнергопром» спроектировано решение на оборудовании Siemens.
Программно-аппаратный комплекс включает в себя систему, состоящую из Главного прибора (1шт.), Расширителей (8шт.), Гибридных блоков питания/считывателей, Датчиков (до 128 шт.), АРМ. Данная система соединена интерфейсом X-Bust.

Охранное и технологическое видеонаблюдение

➡️ Видеонаблюдение построено на:

➡️ Видеокамерах высокого разрешения Samsung.

➡️ Видеокамерах высокого разрешения Hikvision.

➡️ Видеокамерах LTV.

➡️ Сервере автоматической диагностики и мониторинга комплексов безопасности Trassir.

Круглосуточное наблюдение обеспечено посредством организации периметрального освещения (46 светодиодных светильников).

Компания «СИНТО» выполнила все требования заказчика, достигнув выдающихся результатов:

✔ Проложено более 10 км. кабельного провода на поверхности земли и под землей, соединив между собой 8 зданий на территории ТЭЦ для построения систем охранной сигнализации и телекоммуникационной связи.

✔ Внедрена система единой синхронизированной сети точного времени для обеспечения индикации сигналов текущего времени на различных объектах, а также формирования установленных программируемых сигналов (музыкального сопровождения, речевого оповещения и пр.).

✔ Обеспечены связью - аналоговой и цифровой все сотрудники ТЭЦ (рассчитанные ресурсы на 300 чел.). Смонтирована инфраструктура для организации микросотовой (оперативная связь между сотрудниками), аналоговой (местные телефонные аппараты, громкоговорители) и цифровой связи.

✔ Установлена система видеонаблюдения, включающая 51 видеокамеру и 46 светодиодных светильников, по периметру ТЭЦ, общей протяженностью 2 200 м. Установлено 22 камеры для видеоконтроля в главном административном здани.

✔Внедрено технологическое видеонаблюдение, посредством которого обеспечен круглосуточный визуальный контроль (защищенный и удаленный) технологического процесса в режиме реального времени. В рамках реализации проекта достигнута интеграция системы управления технологическим процессом и системой видеонаблюдения. Создано и настроено АРМ для работы с видеоархивом промышленного наблюдения.

✔ Установлено более 100 охранных устройств для консолидации показаний датчиков во всех помещениях в единый охранный центр.

Отзыв

Белавин Александр Николаевич

Руководитель отдела информационных технологий

«Оснащение инженерными системами и средствами коммуникации нового производственного объекта изначально предполагает большой объем работ. Уже на первом этапе важно спроектировать и подобрать оборудование гибкое и масштабируемое, чтобы на стадии внедрения и последующего обслуживания избежать ряда сложностей. А если принять во внимание, что ТЭЦ – особый тип промышленных объектов, то количество требований к инфраструктуре существенно возрастает.

Плотная совместная работа с исполнителем – компанией «СИНТО» с первого этапа проекта и последующее взаимодействие на всем протяжении реализации проектов обеспечили тот результат, который изначально был запланирован. На сегодняшний день проект практически завершен - финализируем настройку некоторых элементов оборудования.»
