СКС для ЦОД – это не офисная кабельная сеть и не просто прокладка кабеля. В машинном зале важны плотность портов, резервирование трасс, радиусы изгиба, воздушные потоки, длины линий и допустимые потери в оптических каналах.

Мы проектируем кабельную систему ЦОД как основу для серверных кластеров, систем хранения данных, сетевого ядра и высокоскоростной коммутации. Решение подбирается под текущую архитектуру и будущий рост нагрузки.

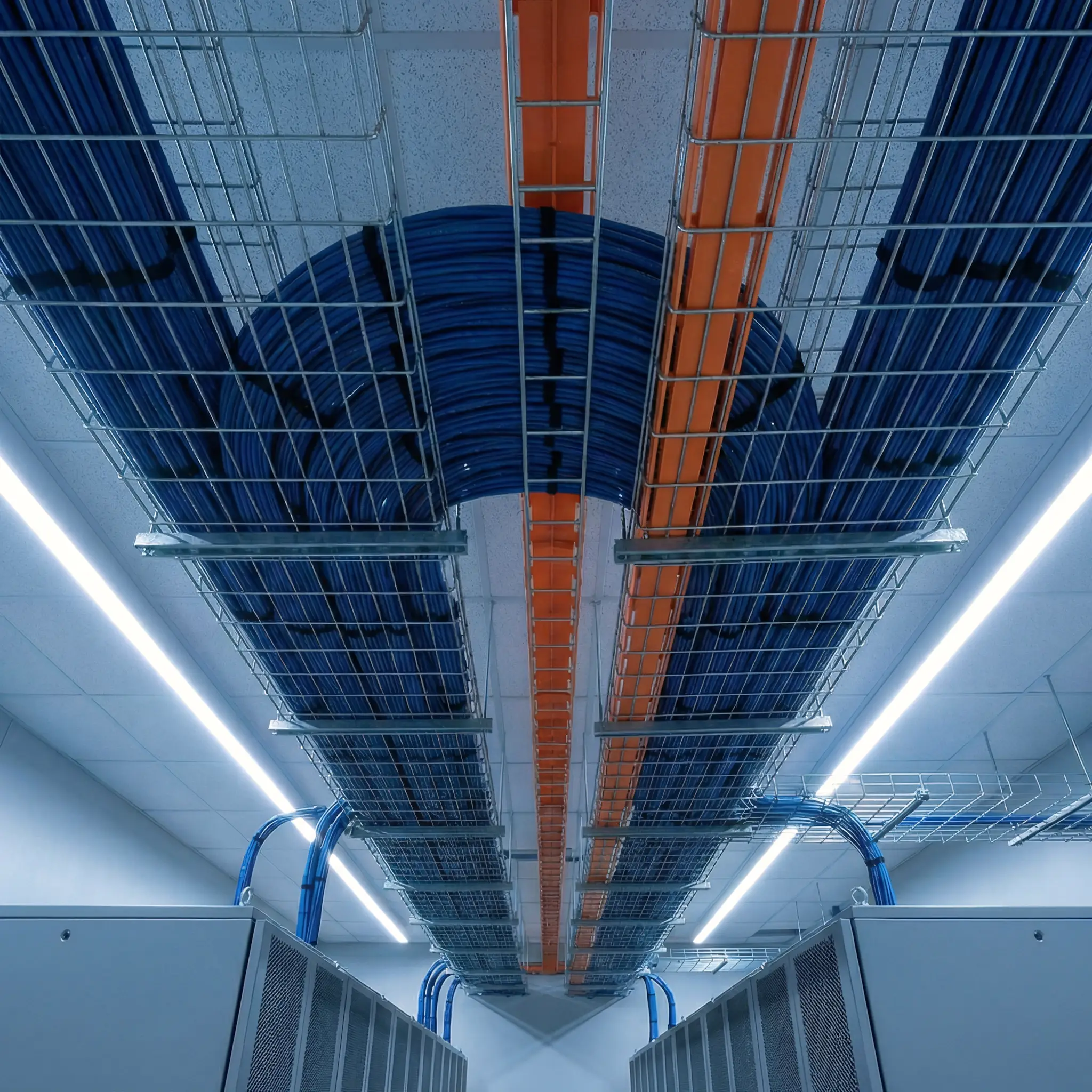

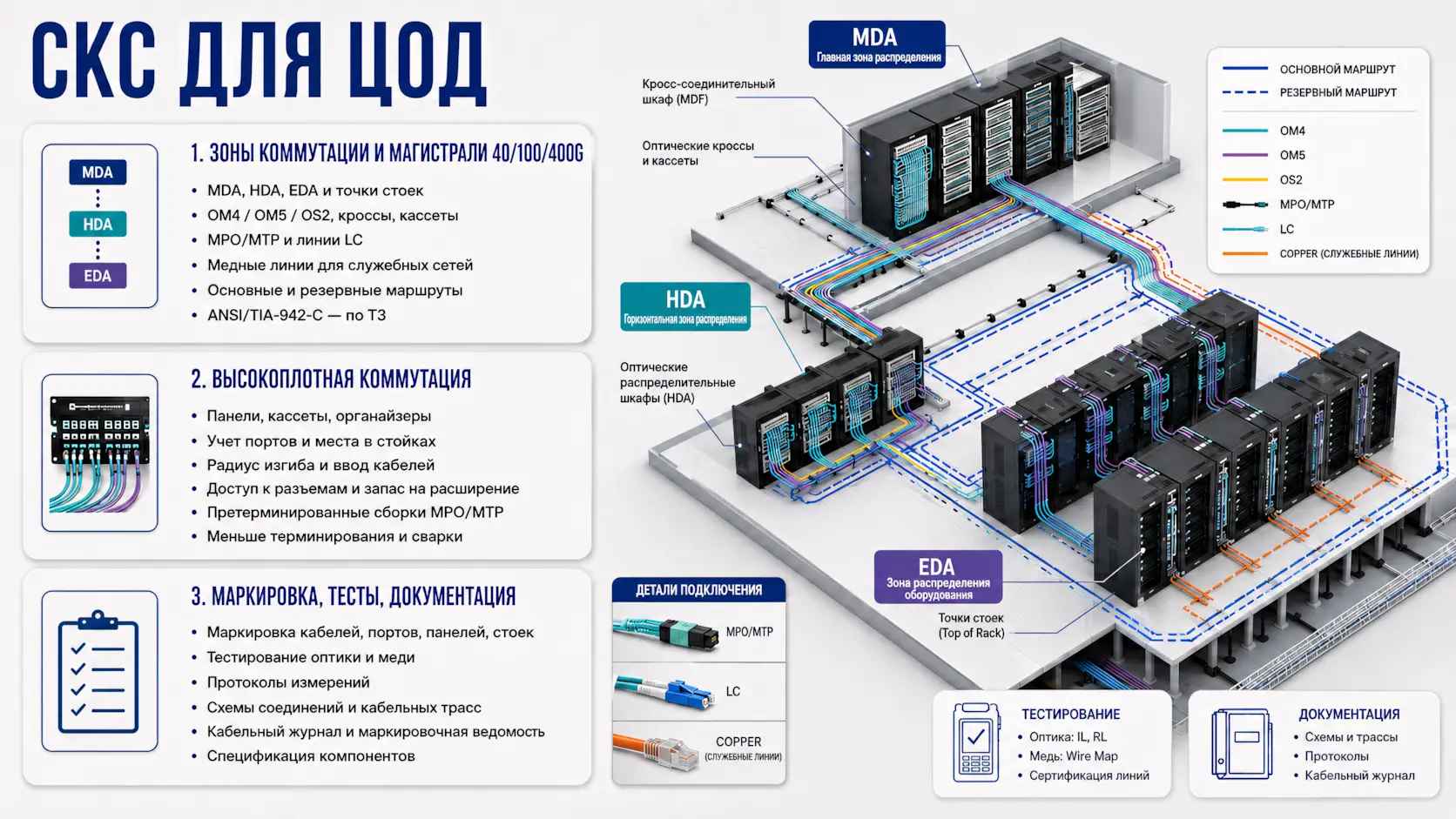

Топология машинного зала: MDA, HDA, EDA с учетом ANSI/TIA-942

Для дата-центров используем структурированную топологию с разделением зон коммутации:

✔ MDA – главная распределительная зона: сетевое ядро, магистральные кроссы, высокоплотные оптические панели.

✔ HDA – горизонтальная распределительная зона: коммутация рядов стоек и распределение подключений внутри машинного зала.

✔ EDA – зона размещения оборудования: подключение серверов, СХД и сетевых устройств в стойках.

Такое зонирование упрощает масштабирование, снижает хаос в коммутации и помогает проводить работы без лишнего вмешательства в соседние сегменты ЦОД.

Оптические решения высокой плотности

Для соединения ядра сети и высоконагруженных кластеров применяем компоненты, минимизирующие занимаемое место в шкафу и не перекрывающие воздушные потоки.

✔ Претерминированные оптические сборки – магистральные транки заводского изготовления. Снижают риск ошибок при терминировании на объекте, ускоряют монтаж в 3-4 раза, сокращают объем работ в машинном зале в чистых зонах работающего ЦОД.

✔ Разъемы MPO / MTP – многоволоконные интерфейсы для параллельной оптики 40G/100G/400G.

✔ Панели сверхвысокой плотности – до 144 оптических LC‑портов или 96 MPO‑портов в 1U.

Типы применяемого оптического волокна

Медная подсистема для серверных шкафов

Для подключения оборудования доступа внутри ЦОД используем исключительно экранированные решения, устойчивые к электромагнитным помехам от силовых линий.

• Категория 6A (Cat 6A) – базовый стандарт для сетей 10 Гбит/с в дата‑центрах. Экранирование применяем при высокой плотности или близости силовых трасс (F/UTP или S/FTP) для защиты от межкабельных наводок в плотных пучках.

• Категория 8 (Cat 8.1 / 8.2) – решение для скоростей 25 и 40 Гбит/с на коротких линиях (до 30 м) при размещении коммутаторов внутри серверной стойки.

Кабели для ЦОД имеют безгалогеновую оболочку, не распространяющую горение (LSZH), и улучшенный теплоотвод – критично при передаче мощности PoE++ и высокой плотности укладки

Интеллектуальное управление и сертификация

Для крупных ЦОД внедряем интеллектуальные системы управления кабельной инфраструктурой – они автоматически отслеживают подключения патч‑кордов и в реальном времени актуализируют документацию, исключая ошибки ручного учета.

Завершающий этап – инструментальная сертификация каждого оптического и медленного канала с помощью кабельных анализаторов Fluke Networks. Тестируем порты на соответствие жестким требованиям ISO/IEC 11801 и TIA‑568‑C.2, характерным именно для среды дата‑центров. По результатам предоставляем системную гарантию от производителя компонентов и полный пакет исполнительной документации.

Реализованный проект: спроектировали и смонтировали СКС общей протяженностью более 4 500 м и оптические магистрали для двух серверных комнат. Выполнили маркировку, тестирование каналов и подготовили исполнительную документацию. Решение соответствует проектным требованиям заказчика и требованиям к эксплуатации серверных помещений.
