Взрывозащищенное видеонаблюдение

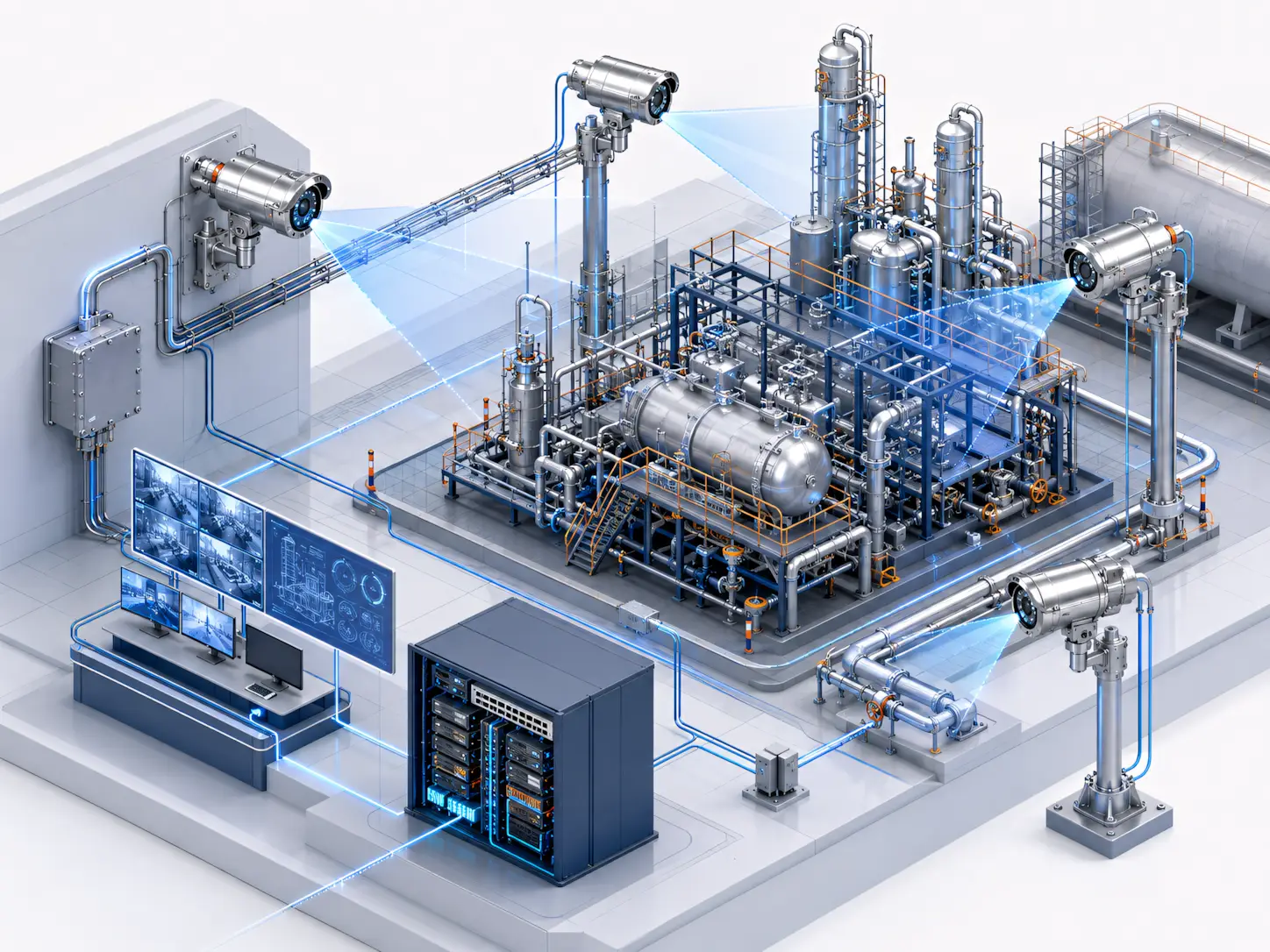

Взрывозащищенное видеонаблюдение для газо- и пылевзрывоопасных зон: подбираем Ex-камеры под класс зоны и среду объекта, поставляем, монтируем и заводим в вашу систему видеонаблюдения. Работаем на действующем производстве.
Цена по запросу
Стоимость зависит от количества зон, класса взрывоопасной зоны, требуемого Ex-исполнения и глубины архива.

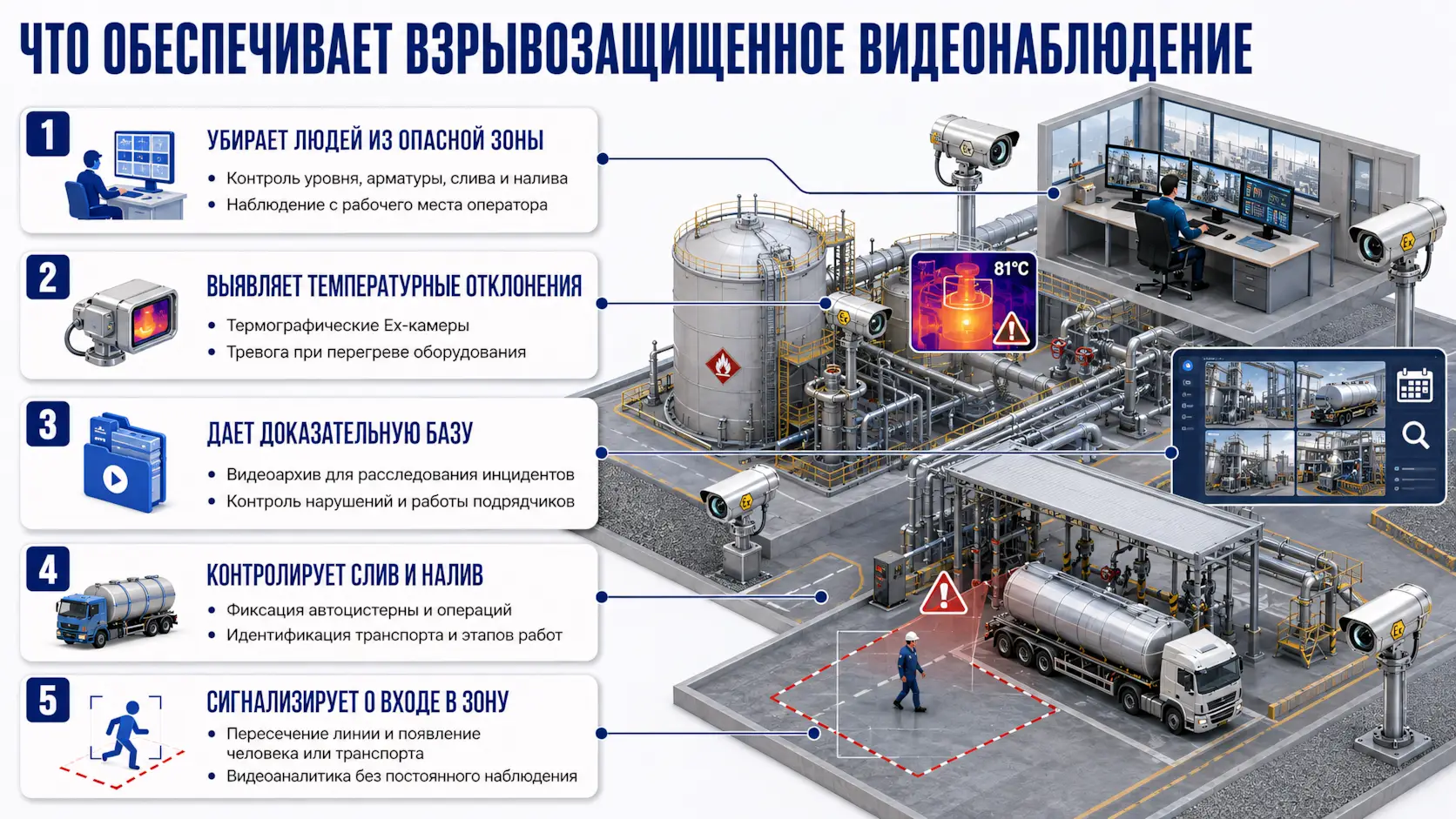

Что обеспечивает взрывозащищенное видеонаблюдение
✔ Убирает людей из опасной зоны. Часть обходов и визуальных проверок заменяется наблюдением с рабочего места оператора: уровень в аппарате, состояние арматуры, ход слива или налива видно без выхода на площадку.
✔ Выявляет температурные отклонения. Термографические Ex-камеры контролируют температуру оборудования и формируют тревогу при превышении заданного порога. Это помогает обнаружить перегрев насосов, подшипниковых узлов и другого оборудования до отказа.
✔ Дает доказательную базу. Архив по взрывоопасным зонам используется при расследовании инцидентов, разборе нарушений техрегламента и контроле работы подрядных организаций на площадке.
✔ Контролирует слив и налив. Камеры фиксируют подачу автоцистерны, действия водителя и оператора, начало и завершение операции. Для идентификации транспорта рассчитываем требуемую детализацию изображения и положение камеры.
✔ Сигнализирует о входе в зону. Видеоаналитика фиксирует пересечение линии и появление человека или транспорта в контролируемой области без постоянного визуального контроля оператором.
Характеристики взрывозащищенных камер
| Модель | Маркировка взрывозащиты | Оптика и изображение | Условия эксплуатации |
|---|---|---|---|

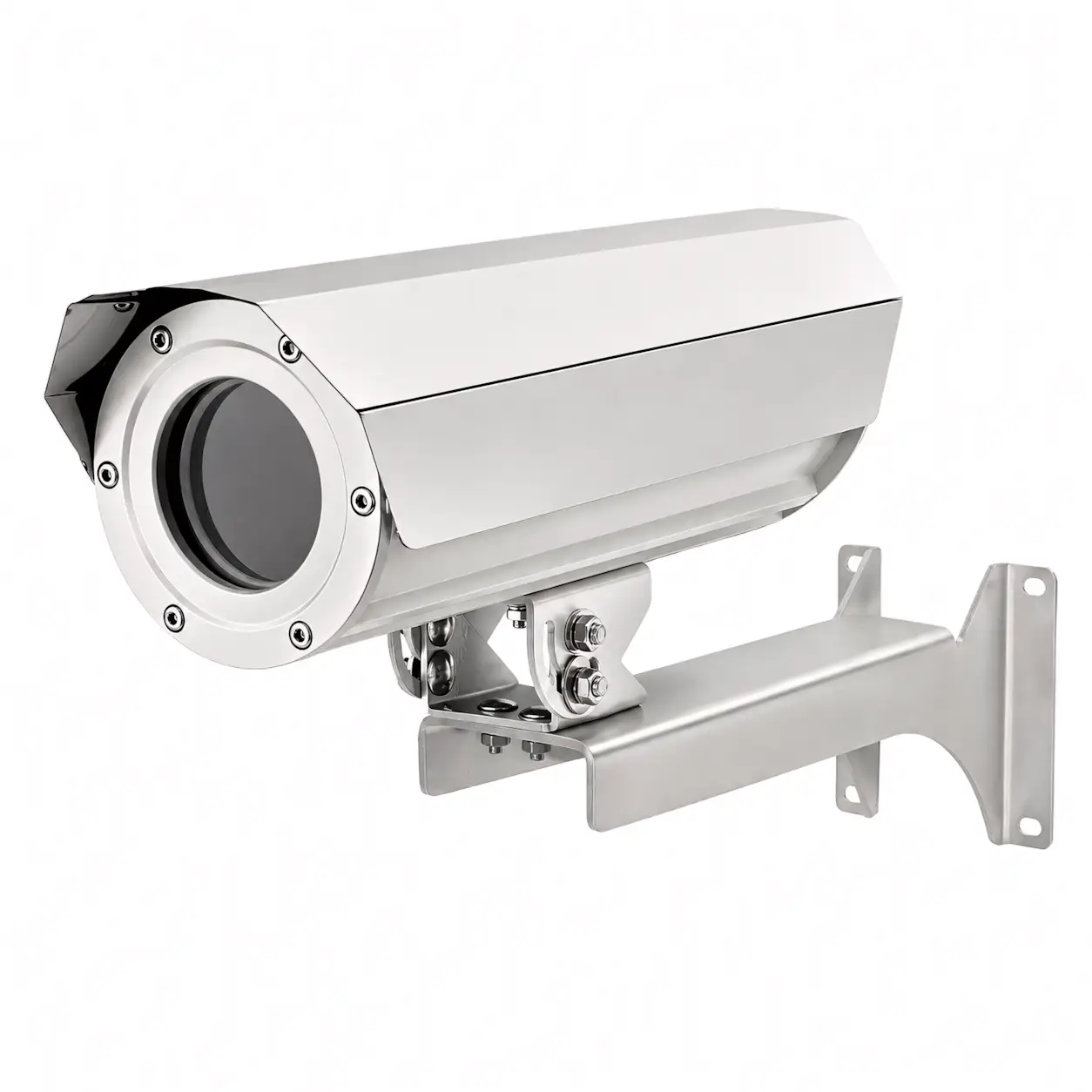

| BOLID VCI-140-01.TK-Ex-3A1 | 1Ex db IIC T6 Gb, Ex tb IIIC T85°C Db - по данным российского производителя | 4 Мп, 2688×1520, моторизованный 2,7-12 мм, WDR 140 дБ. Без ИК-подсветки | от -60 до +60 °C (исп. 4: от -45 °C), IP66/IP68, алюминиевый сплав. Питание 12 В, 24-36 В, 220 В или PoE |

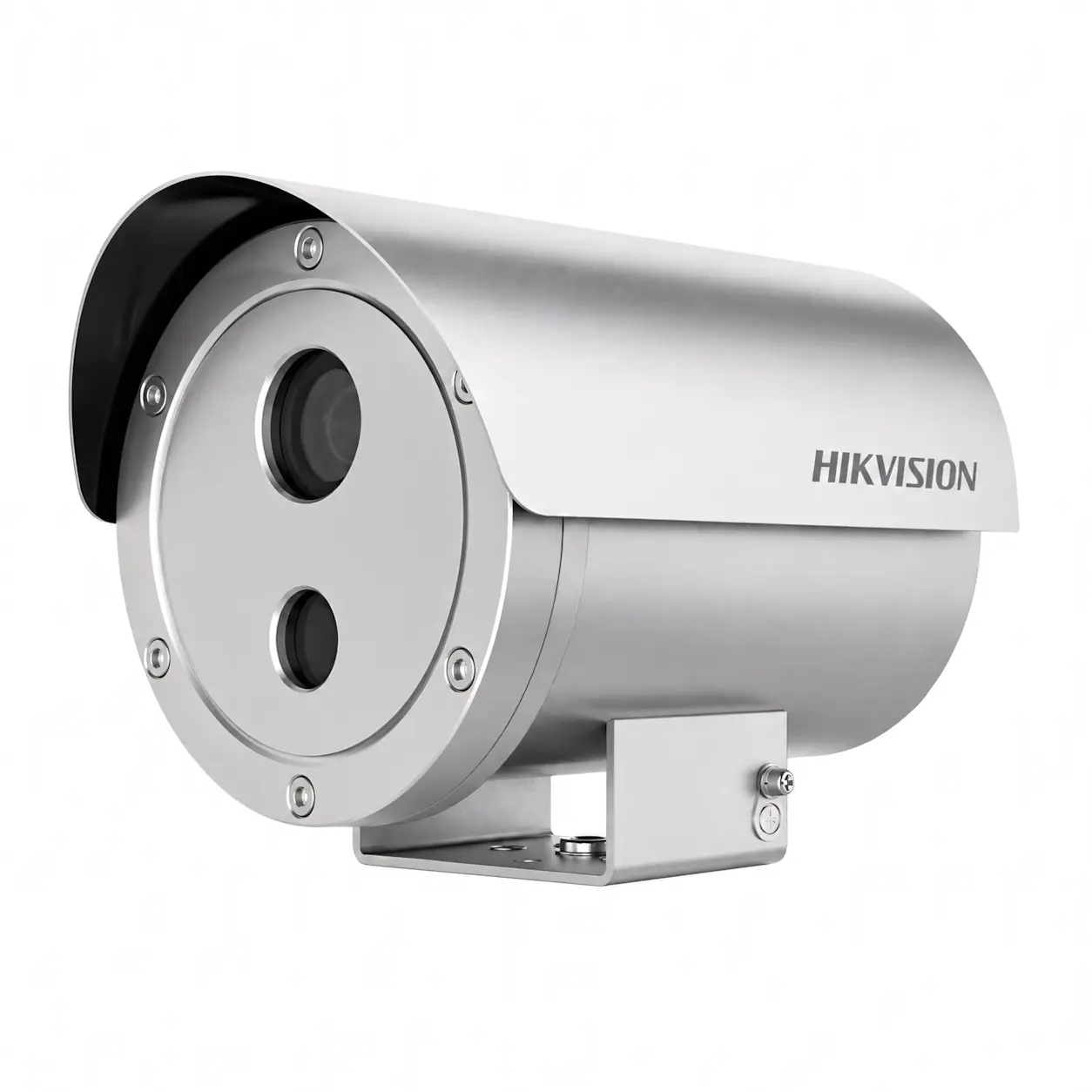

| Hikvision DS-2XE6222F-IS/316L | ATEX/IECEx: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db | 2 Мп, 1920×1080, фиксированный объектив 4, 6, 8 или 12 мм, ИК до 30 м, WDR 120 дБ | от -30 до +60 °C, IP68, корпус из нержавеющей стали 316L. Питание 100-240 В или PoE |

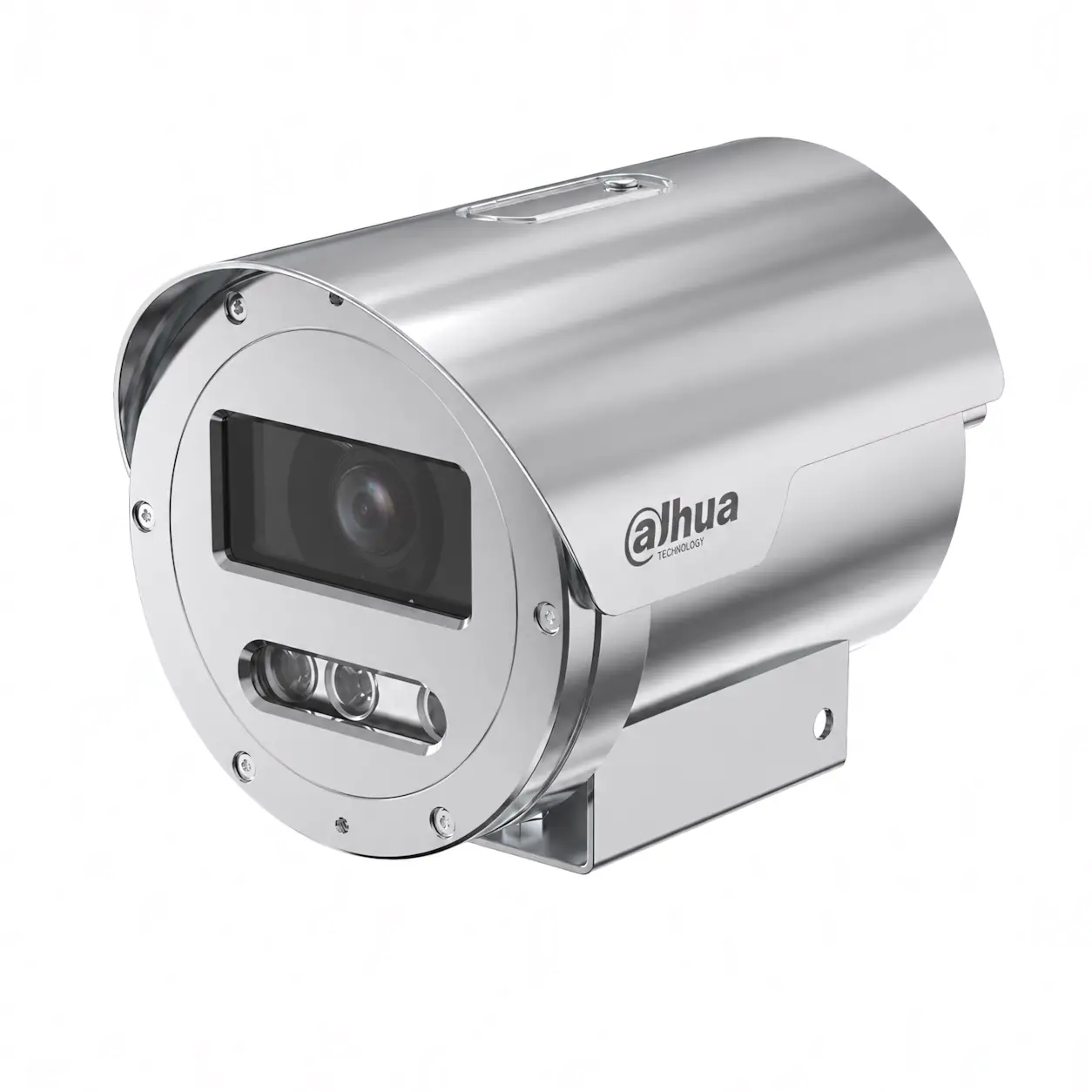

| Dahua ECA3A1804-HNR-XB | ATEX/IECEx: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db | 8 Мп, 3840×2160, 2,7-13,5 мм, ИК до 50 м, обнаружение вторжения и пересечения линии с классификацией человека и транспорта | от -30 до +60 °C, IP68, исполнения из стали 304 или 316. Питание 12 В или PoE |
| Dahua серии TPC (двухспектральная) | ATEX/IECEx: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db | Тепловизионный модуль с измерением температуры + видеоканал | Контроль нагрева оборудования, работа без освещения |
Характеристики приведены по данным производителей, модели - как примеры возможных исполнений. Перед включением оборудования в спецификацию проверяем действующий сертификат соответствия ТР ТС 012/2011, Ex-маркировку конкретной модификации и специальные условия применения.
На что смотрим при подборе Ex-камер
Класс зоны и Ex-маркировка. Проверяем, для какой газовой или пылевой среды сертифицировано конкретное исполнение камеры.
Температура эксплуатации. Для наружных объектов учитываем минимальную температуру на площадке: рабочий диапазон разных Ex-камер может существенно отличаться.
Корпус и условия среды. Для агрессивной среды подбираем коррозионностойкое исполнение, включая корпуса из нержавеющей стали 316L, если этого требуют условия объекта.
- Оптика, подсветка и питание. Рассчитываем требуемую детализацию и дальность наблюдения, проверяем наличие ИК-подсветки, выбираем схему питания и кабельные вводы под проект.
Где применяем
✔ Нефтебазы, склады ГСМ и наливные эстакады.
Основные задачи - контроль слива и налива с распознаванием номеров цистерн, наблюдение за резервуарным парком и периметром. На парк ставим взрывозащищенные PTZ-камеры: одна поворотная позиция с оптическим увеличением просматривает несколько направлений и сокращает количество стационарных точек. На эстакаде нужна детализация - для считывания номера цистерны камеру подбирают по дальности идентификации, а не по мегапикселям: у 4 Мп модели с объективом 12 мм идентификация обеспечивается примерно до 13 м.
✔ Химические и нефтехимические производства.
Технологические установки, насосные, склады реагентов. Ключевое ограничение - агрессивная среда, поэтому применяем исполнение из нержавеющей стали 316L как более стойкое к хлоридам и кислым средам. Отдельная задача - тепловизионный контроль насосного и электрооборудования на непрерывном производстве, где отказ узла останавливает всю линию.
✔ Элеваторы, мукомольные и комбикормовые производства.
Пылевзрывоопасные зоны классов 21 и 22: нории, силосные галереи, размольные отделения. Требуется исполнение по пыли (Ex tb IIIC) и защита от осаждения пыли на оптику. Камеры контролируют работу норий и транспортеров, скопление продукта и доступ персонала в галереи.
Отдельно реализуем решение на базе LTV - система видеонаблюдения и безопасности для АЗС.
Что входит в работы
- Обследование объекта, определение зон наблюдения и требуемой детализации.
- Подбор взрывозащищенных камер под класс зоны, среду и температурный режим, проверка сертификатов и условий применения.
- Расчет углов и дальности обзора, точек установки, объема архива и нагрузки на сеть. Подбор кабельных вводов и коробок под тип кабеля.
- Поставка, монтаж, кабельные работы, подключение.
- Пусконаладка, настройка записи, аналитики и рабочих мест.
- Интеграция с действующей системой видеонаблюдения.
- Испытания, сдача, передача исполнительной документации.
- Далее - сервисное обслуживание.
Если на объекте требуется создание системы с нуля, выполняем проектирование и монтаж систем видеонаблюдения под ключ – от обследования и расчета зон обзора до видеоархива, пусконаладки и интеграции с системами безопасности.
Модернизация действующей системы
Систему не обязательно менять целиком: заменяем камеры во взрывоопасных зонах, закрываем слепые участки, добавляем PTZ или тепловизионный контроль, расширяем архив. До начала работ проверяем протоколы подключения, свободный объем архива и нагрузку на сеть - от этого зависит, войдут ли новые камеры в текущую платформу без ее замены.
Что прислать для расчета
План объекта или схему зон наблюдения, перечень взрывоопасных зон с классом и характером среды, сведения о действующей системе видеонаблюдения, требования к глубине архива. Если техзадания нет - работаем от проектной документации и данных обследования.
Частые вопросы
Сколько стоит взрывозащищенное видеонаблюдение?
Стоимость определяется количеством и типом Ex-камер, классом зон, протяженностью кабельных трасс и глубиной архива. Расчет готовим по плану объекта или перечню зон.
Можно ли добавить Ex-камеры в существующую систему?
Да, если действующая платформа поддерживает интеграцию. Проверяем протоколы, нагрузку на сеть и объем архива до начала работ.
Какая камера нужна для зоны класса 1?
Оборудование с уровнем защиты Ga или Gb - например, с маркировкой 1Ex db IIC T6 Gb. Такие камеры производители, как правило, допускают к применению в зонах 1, 2, 21 и 22. Конкретное исполнение зависит от категории смеси, температуры самовоспламенения среды и условий на объекте.
