Видеонаблюдение и защита периметра объектов энергетики

Что входит в проект безопасности объекта энергетики

• обследование объекта, оценку протяженности периметра и условий эксплуатации;
• проектирование защиты периметра, видеонаблюдения территории и сетевой инфраструктуры;
• поставку оборудования LTV, включая тепловизоры, поворотные и длиннофокусные камеры;
• пусконаладку, настройку видеоаналитики защиты периметра и интеграцию с периметральной сигнализацией и системой контроля и управления доступом (СКУД);
• сервисное обслуживание.

Монтажные работы на объекте выполняют подрядные организации заказчика или партнеры по нашему проекту – мы отвечаем за проект, пусконаладку и работоспособность системы в целом.

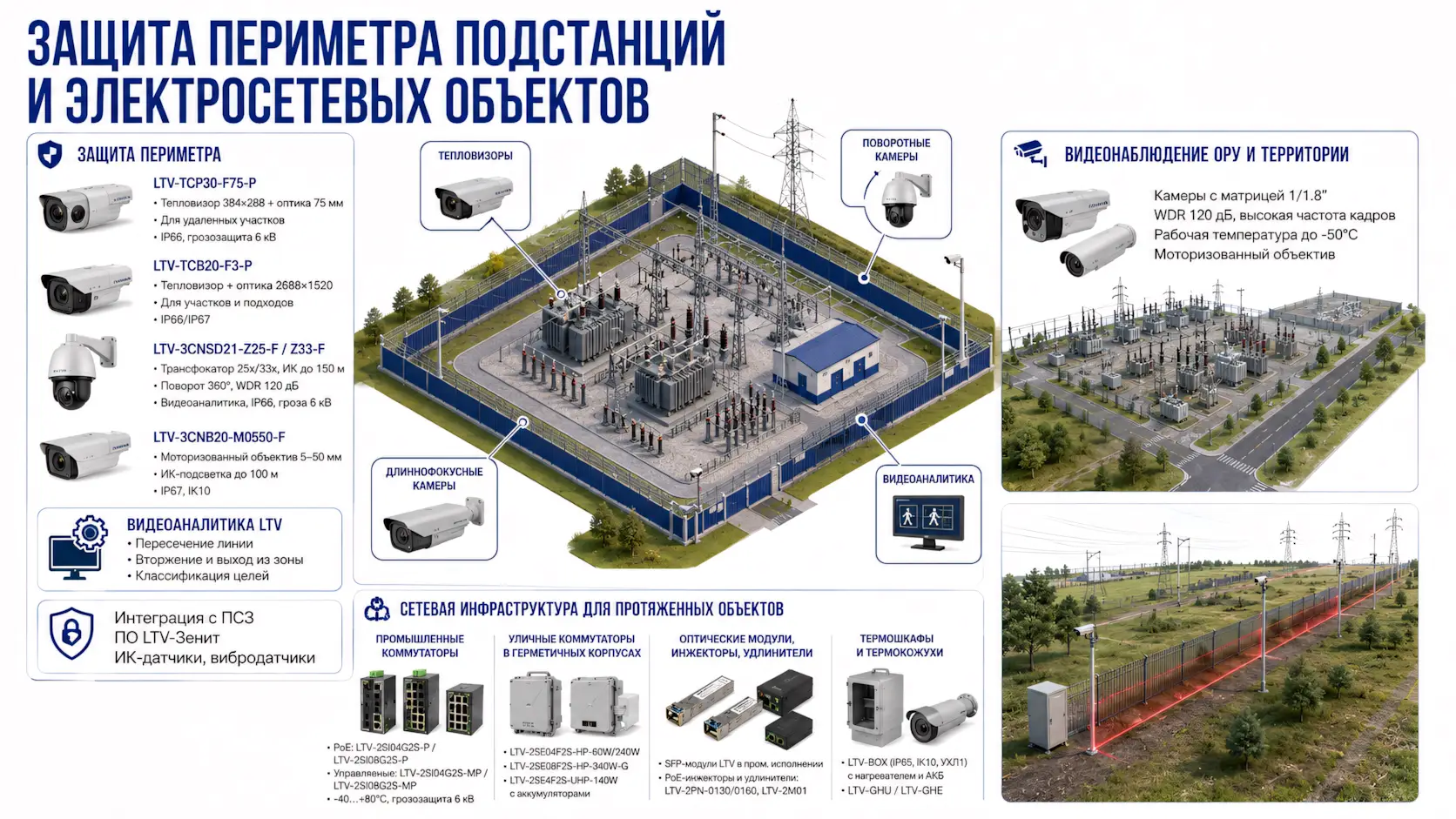

Защита периметра подстанций и электросетевых объектов

Периметр подстанции или распределительного пункта нередко тянется на километры, часто вдали от населенных пунктов и с плохим освещением. Здесь одной обзорной камеры недостаточно – нужна связка тепловизора, длиннофокусной камеры и видеоаналитики, которая классифицирует цели, отслеживает движение объектов и помогает снизить число ложных срабатываний.

Для защиты периметра применяем:

LTV-TCP30-F75-P – тепловизионная камера с тепловизионным модулем 384×288 и оптическим модулем с фокусным расстоянием 75 мм для контроля удаленных участков периметра в темноте, тумане и задымлении; IP66, грозозащита 6 кВ;
LTV-TCB20-F3-P – тепловизор с оптическим модулем 2688×1520 для контроля отдельных участков периметра и подходов к оборудованию; IP66/IP67;
LTV-3CNSD21-Z25-F / LTV-3CNSD21-Z33-F – скоростные поворотные камеры с трансфокатором 25x/33x, ИК-подсветкой до 150 м, поворотом 360°, WDR 120 дБ и поддержкой видеоаналитики для наблюдения за протяженным периметром; IP66, грозозащита 6 кВ;
LTV-3CNB20-M0550-F – камера с моторизованным объективом f=5–50 мм и ИК-подсветкой до 100 м для контроля прямых участков ограждения; IP67, IK10.

Видеоаналитика LTV поддерживает сценарии защиты периметра: пересечение линии, вторжение и выход из зоны, классификацию целей для уменьшения количества ложных срабатываний.

Систему интегрируем с периметральными системами защиты через модули ПСЗ ПО LTV-Зенит, включая подключение ИК-датчиков и вибрационных датчиков.

Видеонаблюдение открытого распределительного устройства и территории

За территорией ОРУ, трансформаторами и подъездными путями наблюдаем камерами с большой матрицей 1/1.8″ для сложных условий освещения, аппаратным WDR 120 дБ и высокой частотой кадров, чтобы избежать смазывания на стоп-кадре – например, LTV-3CNB80-M2812-HB и LTV-3CNB40-M2812-HB (рабочая температура до -50°C). Моторизованные объективы позволяют детально контролировать удаленное оборудование, не приближая камеру к токоведущим частям.

Сетевая инфраструктура для протяженных объектов

Объекты энергетики требуют передачи видео на большие расстояния и в тяжелых условиях, поэтому сеть строим на промышленном оборудовании LTV:

• промышленные коммутаторы с PoE LTV-2SI04G2S-P / LTV-2SI08G2S-P и управляемые LTV-2SI04G2S-MP / LTV-2SI08G2S-MP – рабочий диапазон от -40 до +80°C, грозозащита 6 кВ;
• уличные коммутаторы в герметичных корпусах IP66 с грозозащитой 6 кВ и диапазоном от -60 до +60°C – LTV-2SE04F2S-HP-60W/240W и LTV-2SE08F2S-HP-340W-G; модель LTV-2SE4F2S-UHP-140W со встроенными аккумуляторами обеспечивает резервное питание камер на периметре;
• оптические SFP-модули LTV в промышленном исполнении для организации оптоволоконных линий связи между удаленными участками, а также PoE-инжекторы и сетевые удлинители (LTV-2PN-0130/0160, LTV-2M01);
• термошкафы LTV-BOX (IP65, IK10, УХЛ1) с нагревателем и резервным питанием от аккумуляторов и термокожухи LTV-GHU / LTV-GHE для размещения оборудования на неотапливаемых открытых площадках.

Запись, хранение и отказоустойчивость

Для объектов с большим числом камер подбираем регистраторы с поддержкой RAID: LTV-3RN1680-R / 3280-R / 6480-R (до 64 IP-каналов, до 8 HDD по 10 Тбайт, RAID 0/1/5/6/10) или LTV-2RN64160 / 128160 (до 128 IP-каналов, до 16 HDD). Управление, построение распределенной системы на несколько площадок и мониторинг состояния IP-серверов и регистраторов – через профессиональное ПО LTV-Gorizont.

Проектируем под требования 256-ФЗ

Систему безопасности объекта ТЭК проектируем под присвоенную категорию опасности и паспорт безопасности: видеонаблюдение, защиту периметра, контроль доступа, охранную сигнализацию, архив и интеграции закладываем в проект по техническому заданию и действующей системе безопасности объекта. Подбираем оборудование, соответствующее требованиям к инженерно-техническим средствам охраны, и готовим проектную документацию под конкретный объект.

Для объектов ТЭК, где нужно антитеррористическое оповещение персонала, дополняем комплекс отдельным решением – системой оповещения при угрозе совершения террористического акта.

Стоимость системы безопасности объекта энергетики

Стоимость проекта рассчитываем индивидуально. На нее влияют:

• количество и тип камер – тепловизоры и скоростные поворотные камеры дороже обзорных;
• протяженность периметра и число зон наблюдения;
• объем сетевой инфраструктуры – коммутаторов, оптических линий, термошкафов и источников резервного питания;
• глубина архива и уровень отказоустойчивости – число HDD и RAID;
• категория объекта, требования технического задания и необходимые интеграции.

Итоговую смету формируем после обследования объекта или по вашему техническому заданию. В стоимость закладываем проектирование, поставку оборудования, пусконаладку и сервисное обслуживание – монтаж выполняют подрядные организации по нашему проекту.

Почему безопасность объектов энергетики заказывают у нас

✔ полный набор оборудования для защиты периметра: тепловизоры, скоростные поворотные и длиннофокусные камеры, видеоаналитика;
✔ промышленные и уличные коммутаторы, термошкафы, термокожухи и SFP-модули для протяженных объектов в тяжелых климатических условиях;
✔ оборудование, рассчитанное на работу при температуре до -50 …-60°C, и сетевое оборудование с грозозащитой 6 кВ;
✔ регистраторы с RAID и отказоустойчивое ПО для распределенных объектов;
✔ учитываем требования 256-ФЗ для объектов ТЭК: категорию опасности, паспорт безопасности и инженерно-технические средства охраны;
✔ проектируем, поставляем оборудование и сопровождаем пусконаладку систем безопасности объектов энергетики по всей России.

Для объектов, где требуется полный цикл работ силами одного подрядчика, СИНТО также выполняет проектирование и монтаж систем видеонаблюдения под ключ.
