Проектирование и монтаж структурированных кабельных систем

Надежная физическая основа ИТ-инфраструктуры

Структурированная кабельная сеть (СКС) - это физическая основа ИТ-инфраструктуры любого здания. Она объединяет рабочие места, IP-телефонию, системы видеонаблюдения и точки доступа Wi-Fi в единую управляемую среду передачи данных. Качество прокладки кабельных трасс определяет стабильность работы бизнеса: скорость доступа к серверам, отсутствие сбоев при видеоконференциях и возможность быстрого масштабирования штата.

Мы реализуем проекты по созданию телекоммуникационной инфраструктуры здания полного цикла: от разработки технического задания до сертификации портов кабельным анализатором. Создаваемые нами системы рассчитаны на длительную эксплуатацию (15–20 лет) и поддерживают современные стандарты передачи данных.

Отраслевые решения

Подход к проектированию сети зависит от типа объекта и условий его эксплуатации:

• Офис и бизнес-центр: скрытая прокладка в кабельных каналах или за фальшпотолком, высокая плотность сетевых розеток (RJ-45) на рабочее место, организация эргономичных кроссовых узлов.

• Склад и логистика: монтаж трасс на большой высоте с использованием подвесов, установка защищенных шкафов, плотное радиопокрытие для работы терминалов сбора данных.

• Производство: применение экранированных кабельных систем (FTP / SFTP) для надежной защиты сигнала от сильных электромагнитных помех промышленного оборудования.

• Сфера гостеприимства: интеграция с системами контроля доступа и интерактивного телевидения, скрытый монтаж, сохраняющий дизайн интерьера.

• Медицинский центр: использование материалов, устойчивых к санитарной обработке, и строгое разделение сетей для медицинского оборудования и общего пользования.

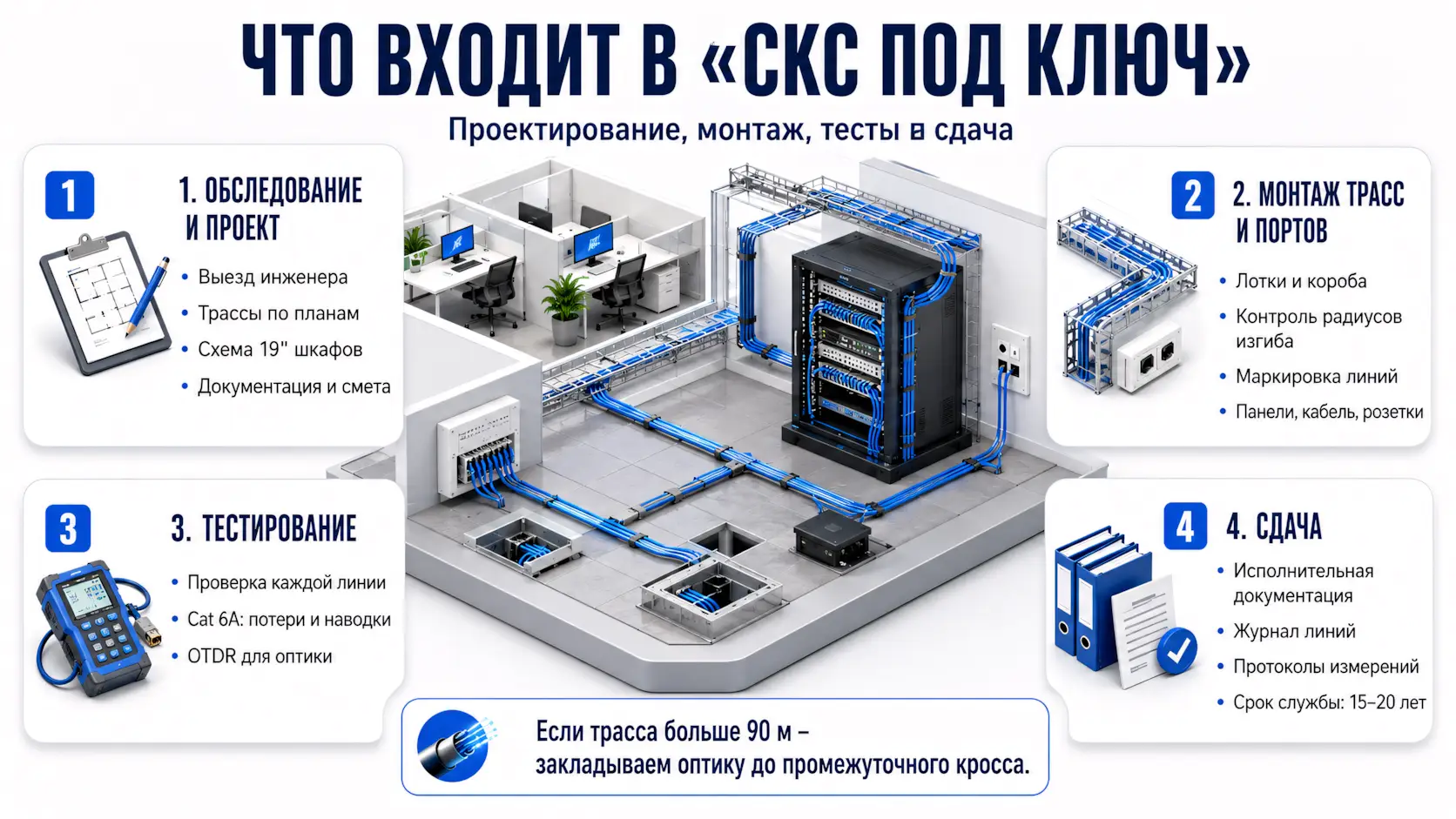

Этапы работы: от аудита до сдачи

1. Проектирование и подготовка
Работа начинается с выезда инженера для обследования трасс. На этом этапе мы формируем:

✔ Схему кабельных трасс с точной привязкой к архитектурным планам.

✔ Схему соединений и наполнения 19-дюймовых телекоммуникационных шкафов.

✔ Рабочую документацию для монтажных бригад.

✔ Детализированную смету, строго фиксирующую итоговую стоимость материалов и работ.

2. Монтаж кабельных трасс
Надежность сети обеспечивается культурой монтажа. В работе мы используем:

• Сетчатые лотки и перфорированные короба для упорядоченной укладки и вентиляции кабельных пучков.

• Оборудование, обеспечивающее строгое соблюдение допустимых радиусов изгиба (что особенно критично для сетей категории 6A и оптики).

• Сквозную цветовую и цифровую маркировку линий на коммутационных панелях, кабелях и розетках пользователя.

3. Построение подсистем
Мы создаем гибридные сети, объединяющие медь и оптику:

✔ Горизонтальная подсистема: подключение конечных устройств. Используется неэкранированная (UTP) или экранированная (FTP) витая пара категорий 5e, 6 или 6A.

✔ Магистральная подсистема: волоконно-оптические линии связи (ВОЛС) для соединения этажных распределительных пунктов. Применяется многомодовая оптика OM3 / OM4 или одномодовая оптика OS2 для больших расстояний.

4. Тестирование и документирование
Пусконаладка включает комплексную проверку соединений:

✔ естирование медных линий на соответствие заявленной категории (измерение перекрестных наводок, возвратных потерь и затухания сигнала).

✔ Измерение оптики с помощью оптического рефлектометра (OTDR) для строгого контроля потерь мощности в сварных соединениях.

✔ Выпуск исполнительной документации, включая журнал кабельных линий и протоколы измерений.

Категории кабельных систем

Выбор стандарта зависит от требований заказчика к скорости сети:

Стоимость и обслуживание

Для предварительной оценки бюджета часто используется параметр «монтаж СКС - цена за точку», который включает прокладку кабеля, монтаж модуля и соединение портов. Итоговая цена зависит от сложности трасс, высотности работ и выбранного производителя оборудования (Legrand, Hyperline, ITK, Eurolan и др.).

Помимо инсталляции, мы предлагаем:

✔ Обслуживание системы: ремонт поврежденных линий, замена коммутационных шнуров, актуализация кабельного журнала.

✔ Модернизацию: расширение емкости сети, добавление новых рабочих мест, организация эффективного управления кабельным хозяйством.

✔ Администрирование: перекоммутация портов при перемещении сотрудников внутри офиса.

➡️ Планируете организацию сети?
Направьте нам план ваших помещений для предварительного расчета. Инженеры подготовят детализированное коммерческое предложение и помогут выбрать оптимальное техническое решение под ваши задачи.
